贴片机结构与分类

　　1.贴片机结构功能

　　当前贴片机品种许多，但无论是全自动高速贴片机或是手动低速贴片机，它均由机架、PCB传送及承载组织、驱动体系、定位及对中体系、贴装头、

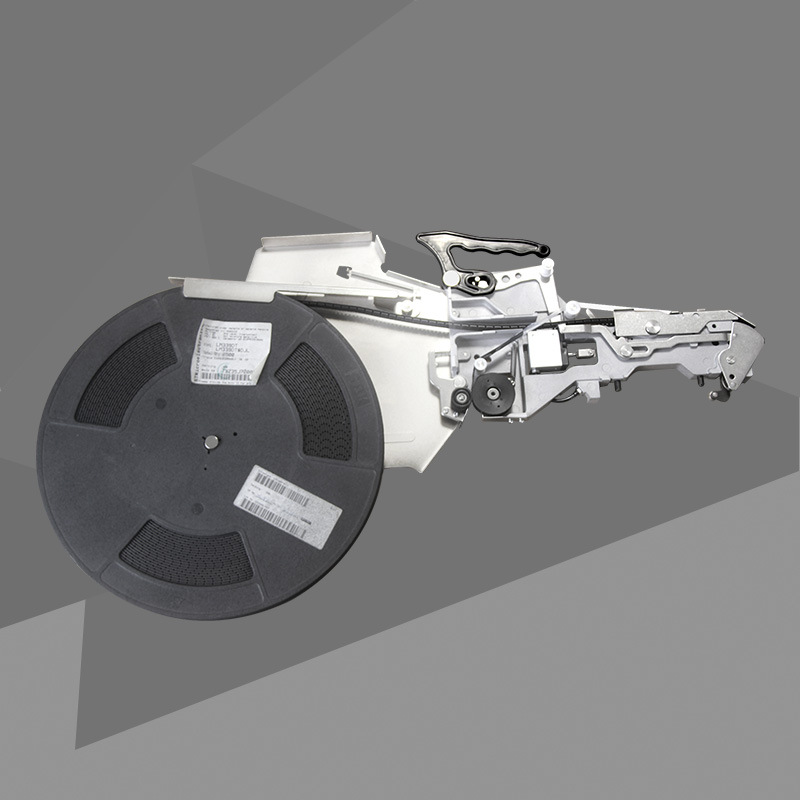

供料器、光学识别体系、传感器和计算机控制体系组成。下面广晟德为大家简单介绍一下其功能：

　　机架----是机器的根底，一切的传动，定位组织均和供料器均结实固定在它上面，因而有必要具有满足的机械强度和刚性。

　　PCB 传送及承载组织----传送组织是安放在导轨上的超薄型皮带传送体系，其作用是将PCB 送到预订方位，贴片后再将其送至下一道工序。

　　驱动体系----它是贴片机的要害组织，也是评价贴片机精度的首要指标，它包括XYZ传动布局和伺服体系，功用包含支撑贴装头运动和支撑PCB承载平。

　　2.拱架型贴片机

　　拱架型贴片机工作原理：首先元件送料器、基板是固定的，贴片头在送料器与基板之间来回移动，将元件从送料器取出，然后经过对元件位置与方向的调整，最后贴放于基板上。

　　这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。适于中小批量生产，也可多台机组合用于大批量生产。

　　3.转塔型贴片机

　　转塔型贴片机工作原理：元件送料器放于一个单坐标移动的料车上，基板放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。

　　转塔型贴片机内部结构

　　此机型在速度上是优越的，适于大批量生产，但其只能用带状包装的元件，如果是密脚、大型的集成电路，只有托盘包装，则无法完成，因此还有赖于其它机型来共同合作。
