从事SMT行业的都是知道，贴片机吸嘴是贴片机的一个关键作用部件，用它来吸取放置SMT元件。

　　市场上的贴片机吸嘴五花八门，按材质分有钨钢，陶瓷，塑钢、塑胶、铝、铁等;按形状分有圆孔，方孔，V型等;按大小分更有多种。

　　下面举一个加工物料生产中的实际例子。

　　如果你家工厂刚上新一条YSM20R、YSM10 的设备生产线，这两机要投入加工，进行生产了，那么你会选哪种吸嘴规格进行生产加工好点呢?

　　假设这次的加工物料是0201、0402、0603、0805、1206、玻璃二极管、SOP、QFP、BGA，那这些物料要用哪几种吸嘴加工的时候稳定点?已知可用的吸嘴系列有两种，一种是标准型吸嘴，另一种是窄邻接面吸嘴。

　　于是，小编这里可立刻给出一个答案：如果 chip(芯片)元器件大小种类多的话， 建议还是选31x 窄系列吸嘴投入生产。

　　上面建议仅供参考，其实上面这种情况选哪种吸嘴问题都不大，你也可以是开始用的是标准型吸嘴，后面再换成窄邻接面吸嘴，主要看加工的物料元件大小。

　　与大家分享一下如何选择贴片机吸嘴的技巧：

　　一、贴片机吸嘴的作用

　　贴片机吸嘴不仅是贴片机对吸取的元件进行贴、放动作的关键零件，而且也是光学视觉系统的照相机拍照时的背景，它主要是利用真空的吸附作用来对元件进行吸取，而运用吹气把吸附在吸嘴的元件放到电路板的坐标位置上。

　　当贴片机的吸嘴吸取元件的时候，要达到理想的情况就必须保证元件的中心、吸嘴的中心和所获得图像的空间中心应该是重合的，而光学视觉系统的调整实际上也是要补偿实际工作的情况下这个不重合而导致的偏差。

　　不同的贴装元件需要用不同的吸嘴来吸取。几乎每个吸嘴都会带有反射背景，其主要是为了在图像摄取时具有良好的背景，以便在图像处理的时候能够确保目标信息准确的突出，吸嘴当提取图像时，吸嘴作为背景，使元件的图像对比度增强，更加清晰可见。

　　二、贴片机吸嘴的选择

　　1、通过吸嘴材质进行选择：

　　钨钢吸嘴：钨钢吸嘴结实，耐用，但是易发白，不怕麻烦的朋友，或者SMT新人可以选择钨钢吸嘴，发白了就用油性笔涂涂，还可以继续用。

　　陶瓷吸嘴：陶瓷吸嘴永不发白，但是很脆，易断裂。小心使用可以避免或减少断裂发生。

　　钻石钢吸嘴：结实、好用、永不发白，但是特贵，性价比不高。

　　胶头吸嘴：当料的表面不平整或料有粘性时，适合选用胶头吸嘴，但是胶头吸嘴寿命不长，建议订胶头吸嘴时，多买些胶嘴头备用，当嘴头磨损了时，可以直接自己换上胶嘴头就可。

　　2、通过吸嘴大小进行选择：

　　标准规格的料，吸嘴规格基本都是固定的。

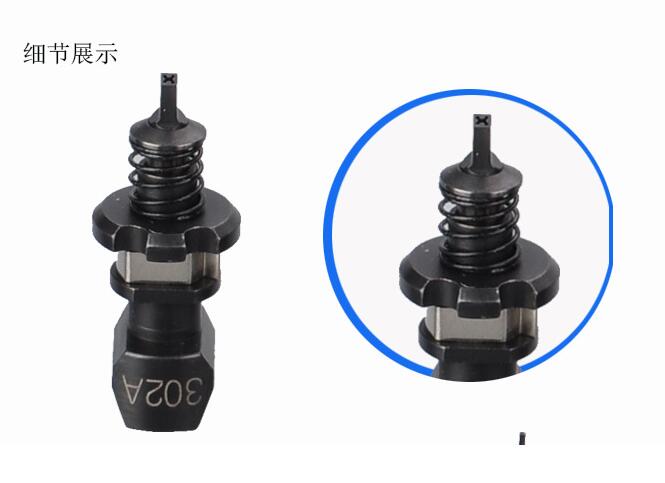

　　以雅马哈YSM10为例，0604料对应301A吸嘴，1608料对应302A吸嘴等等。当有些料不大不小，形状奇奇怪怪时，就需要订做吸嘴了。

　　3、通过吸嘴形状进行选择：

　　吸嘴形状有方孔，圆通，V槽等。

　　订做的吸嘴，一般根据料的形状，选取平整的吸着点，有些做成伸长的吸嘴，伸进料的凹槽平面吸取，有些根据料的边缘，做成回字型，有些两端用平面，中间不平，则要搭个桥。有些料有粘性，不好放料，则要在吸嘴壁开些槽，或是做成胶头。

　　再举个例子，一台雅马哈100-II 的机器，如何选择吸嘴：

　　你的公司现接到一个新订单，加工PCBA(PCB空板经SMT上件，然后DIP插件的整个制程)。

　　如果你从前没有接触过排插贴片，0.3间距的IC和QFP 0.3
要如何设定元件信息也不知道，而吸嘴的库存也只有接触过吸嘴31、32、35这几个。于是你现在就不知用哪种吸嘴取料，还有加工时的元件识别是否要用到精密光源相机?

　　分析上面生产情况首先应该先知道的是，YV100-II贴片机 31、32、33、34、35这几个吸嘴对应的可以吸的元件类型呢?

　　31号吸嘴吸料0402-0805;

　　32号吸嘴吸料小的IC(比如物料PCBA);

　　33号吸嘴吸料大的IC(比如物料QFP);

　　34号吸嘴吸料更大的IC;

　　35号吸嘴吸料二极管。

　　所以，这种情况下选用的吸嘴规格就能简单来分析下了：

　　解决这个选用什么吸嘴加工的问题，先要知道PCBA这其实是一种较为简单的料，我们宏辉创展自动化贴这种排插也比较多，一般都是用
Nozzle(喷嘴)前是扁的那种，像32吸嘴就可以。

　　优化时，把吸嘴一号头选33吸嘴用来贴QFP，三到八号头都可以设置32吸嘴的，二号头不能选32吸嘴，那会干扰一号头。

　　当然也可根据自己的实际情况加工，吸取起来不漏气、不抛料、贴的稳，即可。至于元件识别问题，这些料也完全用不着精密相机来识别，普通的识别就可以了!

　　因为贴片机吸嘴规格资料比较多，文中还穿插了一些宏辉创展自动化雅马哈生产加工物料的经验，整理出来内容不少，吸嘴下篇的内容会在下期和大家讲解，敬请期待!
